制样冲片机
来源:扬州精卓试验机械厂发表时间:发布时间:2019-07-02阅读次数:1496次

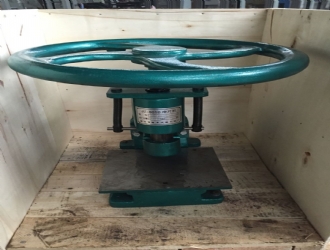

JZ-6010型产品型号:制样冲片机适用于冲裁位伸试片,及各种形状的试件,广泛用于建筑实验室、科研单位及橡胶试样取材。具有方便灵活、简单易用等优点。

设备用途:
     制样冲片机由旋转螺母、升降丝杠、上压板、下压板、切刀、液压油缸、操作杆及控制旋钮等部分组成,根据不同试样改变切刀即可, 冲片机有操作灵活,使用方便等特点。

制样冲片机主要技术指标:
      最大负荷                   10KN
      两柱间距离                160mm
      压板尺寸                  60mm×160mm


制样冲片机使用方法:
      根据不同试样选择相应的切刀,装在该机上压板位置上。将料放在刀垫上,使丝杠下移,切刀与料相接触。将控制旋钮向压样方向旋转,拧紧为止。用手上、下搬动操纵杆,使下压板向上移动,压样完成后,将控制旋钮向复位方向旋转,下压板自动复位。冲片机的刀具

型号与规格:


     I型(哑铃型)总长             L=120mm
                      端部宽度         b=25±0.5mm
                        标距             Lο=40mm
     Ⅱ型(哑铃型)总长           L=115mm
                      端部宽度         b=25±1mm
                        标距             Lο=25mm
     Ⅲ型(哑铃型)总长           L=150mm
                      端部宽度         b=10±0.5mm
                        标距             Lο=50mm
     Ⅳ型(哑铃型)总长           L=不小于150mm
                      端部宽度         b=10-25mm
                         标距            Lο=50mm


标准配置:主机一台



用途:
   JZ-6011型气动制样冲片机是橡胶、塑料、电线、电缆、胶管带等行业及科研单位进行拉力试验前冲切标准橡胶试片用。对于类似材料,本机亦可可冲切。
技术参数
   1.冲切行程:100mm
   2.工作气压:0.4Mpa
   3.工作台尺寸:320mm×260mm×100mm
   4.外形尺寸:405mm×310mm×570mm
   5.重量:60kg
   6.裁刀材质:铬钢       硬度:50度
   7.冲裁厚度:5mm
三、结构简述及使用方法:
   气动制样冲片机主要由:汽缸、冲杆、铜垫块,固定螺丝,平台等部件组成。
冲裁时把裁刀吸上冲杆下端的气缸冲头,使切刀刃平台平行,放在中间。接入气体按下右面的按钮开关,每按一下进行一次冲裁,再拉一下汽缸复位,裁刀随导杆向上移动后拿出试样再进行下一次冲切。
四、注意事项及保养
1.冲切裁刀刃平面应与工作台平面平行,冲切时试样下面务必垫上硬纸板或者塑料板,避免裁刀刃面与工作台平面接触,从而保护裁刀不受损伤;
2.冲切裁刀经使用后,应涂上防锈剂,以防锈蚀;
3.使用后应用防尘遮盖,以防油污灰尘侵入。
